Was sind die Heißbearbeitungsverfahren für Gr5-Titanplatten?

Gr5-Titanplatten, auch bekannt als Ti-6Al-4V, sind aufgrund ihrer hervorragenden Kombination aus hoher Festigkeit, guter Korrosionsbeständigkeit und geringem Gewicht eine der am häufigsten verwendeten Titanlegierungen. Als Lieferant von Gr5-Titanplatten werde ich oft nach den Warmbearbeitungsprozessen für dieses bemerkenswerte Material gefragt. In diesem Blog werde ich mich mit den verschiedenen Warmbearbeitungsverfahren für Gr5-Titanplatten befassen und einen umfassenden Überblick über jede Methode und ihre Bedeutung geben.

1. Warmwalzen

Das Warmwalzen ist ein grundlegender Warmbearbeitungsprozess für Gr5-Titanplatten. Dabei wird der erhitzte Titanbarren oder die erhitzte Titanplatte durch ein Walzenpaar geführt, um seine Dicke zu verringern und seine Länge zu erhöhen. Der Prozess wird typischerweise bei Temperaturen zwischen 800 °C und 1050 °C durchgeführt, was über der Rekristallisationstemperatur von Gr5-Titan liegt.

Vorteile des Warmwalzens

• Verbesserte mechanische Eigenschaften: Warmwalzen verfeinert die Kornstruktur der Titanplatte, was zu verbesserten mechanischen Eigenschaften wie erhöhter Festigkeit und Zähigkeit führt. Durch die Verformung beim Warmwalzen werden die großen Körner aufgebrochen und die Bildung kleinerer, gleichmäßigerer Körner gefördert.
• Hohe Produktionseffizienz: Es handelt sich um ein hocheffizientes Verfahren, mit dem große Mengen an Gr5-Titanplatten mit gleichbleibender Qualität hergestellt werden können. Der kontinuierliche Charakter des Warmwalzens ermöglicht die schnelle Herstellung von Blechen in verschiedenen Größen und Dicken.
• Form- und Größenkontrolle: Warmwalzen ermöglicht eine präzise Kontrolle über Form und Größe der Titanplatte. Durch die Anpassung des Walzspalts und anderer Prozessparameter können Platten mit spezifischen Abmessungen hergestellt werden, um den Anforderungen verschiedener Anwendungen gerecht zu werden.

Prozessschritte

• Heizung: Der Knüppel oder die Platte aus Gr5-Titan wird in einem Ofen auf die entsprechende Walztemperatur erhitzt. Die Erhitzungszeit und -temperatur werden sorgfältig kontrolliert, um eine gleichmäßige Erhitzung des gesamten Materials sicherzustellen.
• Rollen: Das erhitzte Titan wird dann durch eine Reihe von Walzwerken geleitet. Jeder Durchgang durch die Walzen verringert die Dicke der Platte und erhöht ihre Länge. Um die gewünschte Enddicke zu erreichen, können mehrere Durchgänge erforderlich sein.
• Kühlung: Nach dem Warmwalzen wird die Platte auf Raumtemperatur abgekühlt. Die Abkühlgeschwindigkeit kann die Mikrostruktur und die Eigenschaften der Platte beeinflussen. Zur Optimierung der mechanischen Eigenschaften kann eine kontrollierte Kühlung eingesetzt werden.

2. Warmschmieden

Warmschmieden ist ein weiterer wichtiger Warmbearbeitungsprozess für Gr5-Titanplatten. Dabei werden Druckkräfte eingesetzt, um das erhitzte Titan in die gewünschte Form zu bringen. Das Schmieden kann mit einer Vielzahl von Techniken durchgeführt werden, z. B. Freiformschmieden und Gesenkschmieden.

Vorteile des Warmschmiedens

• Erhöhte Stärke und Integrität: Beim Warmschmieden wird die Kornstruktur des Titans in Richtung der ausgeübten Kraft ausgerichtet, was zu einer verbesserten Festigkeit und Integrität führt. Durch den Schmiedeprozess können auch innere Defekte und Porosität beseitigt werden, wodurch die Platte für kritische Anwendungen zuverlässiger wird.
• Herstellung komplexer Formen: Es ermöglicht die Herstellung von Gr5-Titanplatten mit komplexen Formen, die mit anderen Verfahren möglicherweise nur schwer oder gar nicht zu erreichen sind. Beim Schmieden können komplizierte Geometrien und Merkmale wie Vorsprünge, Flansche und Löcher entstehen.
• Maßgeschneiderte Mikrostruktur: Die Verformung beim Warmschmieden kann präzise gesteuert werden, um eine maßgeschneiderte Mikrostruktur zu erzeugen. Dies ermöglicht die Optimierung der mechanischen Eigenschaften für spezifische Anwendungen.

Prozessschritte

• Heizung: Ähnlich wie beim Warmwalzen wird der Gr5-Titanbarren auf Schmiedetemperatur erhitzt. Die Schmiedetemperatur liegt typischerweise im Bereich von 900 °C bis 1050 °C, abhängig vom spezifischen Schmiedeprozess und den gewünschten Eigenschaften.
• Schmieden: Der erhitzte Barren wird in ein Schmiedegesenk gelegt und Druckkräften ausgesetzt. Beim Freiformschmieden wird der Knüppel zwischen zwei flachen oder einfach geformten Gesenken geformt. Beim Gesenkschmieden wird der Rohling in einen Gesenkhohlraum gelegt, der die endgültige Form des Teils definiert.
• Abschluss: Nach dem Schmieden kann die Titanplatte weiteren Nachbearbeitungsvorgängen unterzogen werden, beispielsweise einer maschinellen Bearbeitung, um die endgültigen Abmessungen und die Oberflächenbeschaffenheit zu erreichen.

3. Heißextrusion

Beim Heißstrangpressen handelt es sich um einen Prozess, bei dem der erhitzte Gr5-Titanbarren durch eine Matrize gepresst wird, um ein kontinuierliches Profil mit einem bestimmten Querschnitt zu erzeugen. Dieses Verfahren wird üblicherweise zur Herstellung von Rohren, Stangen und anderen geformten Produkten aus Gr5-Titan verwendet.

Vorteile der Heißextrusion

• Komplexe Querschnittsfertigung: Durch Heißextrusion können Gr5-Titanprofile mit komplexen Querschnitten hergestellt werden, die mit anderen Mitteln nur schwer zu erreichen sind. Das Matrizendesign kann individuell angepasst werden, um Profile mit verschiedenen Formen zu erstellen, beispielsweise rund, quadratisch, rechteckig oder sogar komplexeren Geometrien.
• Homogene Mikrostruktur: Der Extrusionsprozess führt zu einer homogenen Mikrostruktur im gesamten Gr5-Titanprofil. Die Verformung beim Extrudieren fördert die gleichmäßige Verteilung der Körner und führt zu gleichmäßigen mechanischen Eigenschaften über die gesamte Länge des Profils.
• Hohe Maßgenauigkeit: Es bietet eine hohe Maßgenauigkeit und Oberflächengüte. Die extrudierten Profile weisen enge Toleranzen und glatte Oberflächen auf, sodass eine aufwändige Nachbearbeitung nicht erforderlich ist.

Prozessschritte

• Heizung: Der Gr5-Titanbarren wird auf die Extrusionstemperatur erhitzt, die typischerweise bei etwa 900 °C bis 1050 °C liegt. Der Barren wird erhitzt, um die richtige Plastizität und einfache Extrusion sicherzustellen.
• Extrusion: Der erhitzte Barren wird in eine Strangpresse gegeben und mit einem Stempel durch eine Matrize gedrückt. Die Matrize bestimmt die Querschnittsform des extrudierten Profils. Die Extrusionsgeschwindigkeit und der Druck werden sorgfältig kontrolliert, um einen reibungslosen und gleichmäßigen Extrusionsprozess zu gewährleisten.
• Abkühlen und Endbearbeitung: Nach der Extrusion wird das Profil auf Raumtemperatur abgekühlt. Anschließend kann es weiteren Endbearbeitungsvorgängen wie Schneiden, maschineller Bearbeitung und Wärmebehandlung unterzogen werden, um den Anforderungen des Endprodukts gerecht zu werden.

4. Heißspinnen

Das Heißspinnen ist ein spezielles Heißbearbeitungsverfahren für Gr5-Titanplatten. Es wird zur Herstellung achsensymmetrischer Teile wie Zylinder, Kegel und Halbkugeln verwendet. Beim Heißdrücken wird ein erhitzter runder Rohling aus Gr5-Titan mit hoher Geschwindigkeit gedreht und mit einem Drückwerkzeug nach und nach in die gewünschte Form gebracht.

Vorteile des Heißspinnens

• Kostengünstig für kleine bis mittlere Produktionsläufe: Heißspinnen ist ein kostengünstiges Verfahren zur Herstellung kleiner bis mittlerer Mengen von Gr5-Titanteilen. Es erfordert im Vergleich zu anderen Verfahren weniger Werkzeug- und Einrichtungszeit und eignet sich daher für kundenspezifische Produktionen und Kleinserienproduktionen.
• Gute Oberflächenbeschaffenheit: Durch das Schleuderverfahren können Teile mit einer glatten Oberflächenbeschaffenheit hergestellt werden. Durch den Kontakt zwischen dem Drückwerkzeug und der Titanplatte entsteht eine gleichmäßige und polierte Oberfläche.
• Materialeinsparungen: Beim Heißspinnen wird Materialverschwendung minimiert, da das Teil aus einem einzigen kreisförmigen Rohling geformt wird. Dies macht es zu einem umweltfreundlichen und wirtschaftlichen Verfahren.

Prozessschritte

• Heizung: Der Gr5-Titan-Rundrohling wird auf Spinntemperatur erhitzt. Durch die Erwärmung wird sichergestellt, dass das Titan weich und formbar genug ist, um ohne Risse geformt zu werden.
• Spinnen: Der erhitzte Rohling wird auf einer Drehbank montiert und mit hoher Geschwindigkeit gedreht. Anschließend wird der Rohling schrittweise mit einem Drückwerkzeug bearbeitet, das ihn in die gewünschte Form verformt. Das Werkzeug bewegt sich entlang der Oberfläche des Rohlings und formt ihn nach und nach zum endgültigen Teil.
• Abkühlen und Endbearbeitung: Nach dem Schleudern wird das Teil abgekühlt und kann weiteren Endbearbeitungsvorgängen wie Beschneiden, maschineller Bearbeitung und Oberflächenbehandlung unterzogen werden, um die endgültigen Produktspezifikationen zu erreichen.

Anwendungen und Überlegungen

Gr5-Titanplatten, die durch diese Warmbearbeitungsverfahren hergestellt werden, finden ein breites Anwendungsspektrum in verschiedenen Branchen, darunter Luft- und Raumfahrt, Medizin und Schifffahrt. In der Luft- und Raumfahrtindustrie werden Gr5-Titanplatten aufgrund ihres hohen Festigkeits-Gewichts-Verhältnisses und ihrer hervorragenden Korrosionsbeständigkeit in Flugzeugstrukturen, Triebwerkskomponenten und Fahrwerken verwendet. Im medizinischen Bereich werden sie aufgrund ihrer Biokompatibilität in orthopädischen Implantaten und Dentalanwendungen eingesetzt.

Bei der Auswahl eines Warmbearbeitungsverfahrens für Gr5-Titanplatten müssen mehrere Faktoren berücksichtigt werden. Dazu gehören die gewünschte Form und Größe der Platte, die erforderlichen mechanischen Eigenschaften, das Produktionsvolumen und die Kosten. Jeder Prozess hat seine eigenen Vorteile und Grenzen, und die Auswahl sollte auf einer umfassenden Bewertung dieser Faktoren basieren.

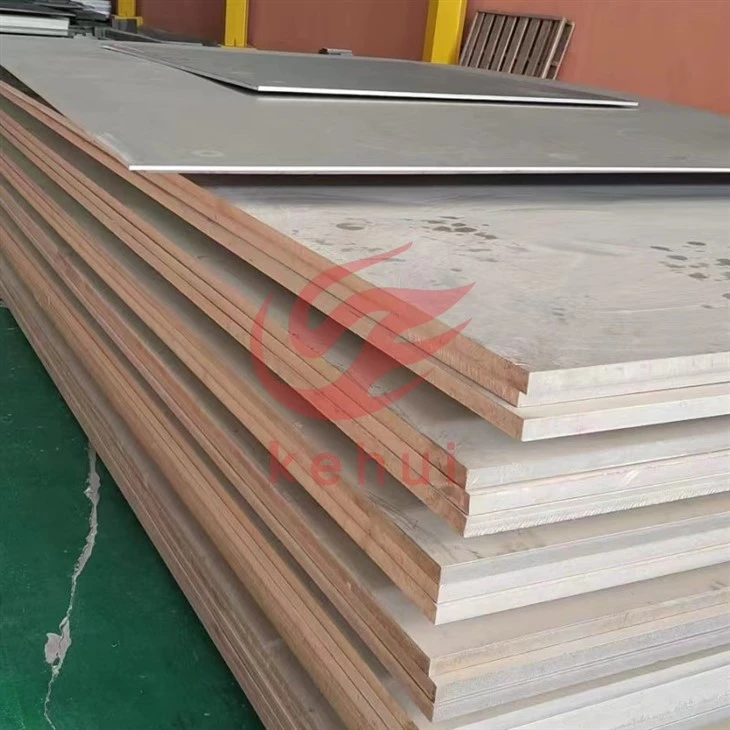

Als Lieferant von Gr5-Titanplatten bieten wir hochwertige Platten an, die mit fortschrittlichen Warmbearbeitungsverfahren hergestellt werden. Unsere Produkte entsprechen internationalen Standards wie zASTM B265 Titanplatte. Wir bieten auchTitanplatte GR3UndPolierte Titanplatteum den vielfältigen Bedürfnissen unserer Kunden gerecht zu werden.

Wenn Sie Interesse am Kauf von Gr5-Titanplatten haben oder Fragen zu unseren Produkten und Verfahren haben, können Sie uns gerne für ein ausführliches Gespräch kontaktieren. Wir sind bestrebt, Ihnen die besten Lösungen und qualitativ hochwertigen Produkte anzubieten.

Referenzen

• ASM-Handbuch, Band 14A: Metallbearbeitung: Massivumformung. ASM International.
• Titan: Ein technischer Leitfaden. Zweite Auflage. ASM International.
• „Hot Working of Titanium Alloys“ von R. Boyer, G. Welsch und EW Collings.
